二、檢測需求:

1、每臺機標準配備

2-1 CCD相機:130萬像素工業高清相機1個

2-2 影像軟體:自主研發(美國OPen軟體底層)

2-3 鏡頭:定制配套鏡頭3個

2-4 電腦:工業電腦1臺

2-5 顯示器:戴爾21寸標屏

2-6 光纖:德國SICK光纖

2-7 光源:特制RKE光源

2-8 DD馬達:日本三協馬達

2-9 電磁閥:美國電磁閥

2-10 機臺外觀:鈑金型機臺+粉體涂裝。

2、篩選功能(外觀檢測項目需在影像內有明顯差異)

3-1 水平安裝檢測產品:多段高度、多段寬度、總長

3-2 垂直安裝檢測側躺產品:外徑、槽徑、多段長度、總長

3-3 傾斜安裝檢測產品:內螺牙有無,牙數量等等

3、檢測范圍

4-1 長度:客戶產品尺寸來定

4-2 高度:客戶產品尺寸來定

4-3 篩選精度:尺寸檢測精度+/-0.02mm(依甲方所制造之產品正確值為基準點)

4-4 篩選速度:依供料系統而定,一般檢測速度在200-600PCS/min

4-5 使用氣壓:5kg/cm2

4、工廠條件

5-1 環境溫度:常溫30℃±15℃ 濕度40%-80%

5-2 電源電壓:220V±10%,50Hz±5%

5-3 壓縮空氣壓力:5kg/cm2以上

5-4 空氣需干燥及微細過濾處理


三、檢查相機的數量與選擇:

相機

檢測項目

配 置

CCD1

??祷虬退估栈虼笕A

500萬彩色CCD

CCD2



CCD3



CCD4



CCD5



CCD6



CCD7



CCD8





四、設備配置介紹:

名 稱

規 格

說 明

型號

HMF-830

一體成型鈑金機構

外觀尺寸

占地:長1100mm,寬1450mm,高1800mm

主機+上料柜

軟件

CKW-Vision V4.1.1版

8相機通用版本

相機

巴斯勒/大華/???00萬

壽命:10萬小時

光源

定制環形白光

壽命:3-5萬小時

鏡頭

8-50mm調焦鏡頭

非人為損壞,可長久使用

主軸

伺服馬達

400w

電氣

施耐德電氣

8相機標配版

高頻閥

美國MAC

理論壽命:3億,易損件

工控機

CPU:I7六代,8G內存,128G固態


顯示器

acer,21.5寸


電壓

AC 220V  整機功率1.47kw


玻璃

500mm  高透光鋼化玻璃(單價600元)

易損件

上料

振動盤或提升機或推板機


出料口

3出口,良品口、不良品口和重測


氣路

進氣管Φ8mm,0.4-0.6Mpa


視覺具體配置如下,(多可配12個相機):

CCD1: 由上而下拍照(標配):

1、檢測功能:孔徑、外徑、孔渣、上表面倒角不良(倒角有無、倒角大、倒角?。?/p>

2、130萬像素相機90幀率、18-36MM 變焦鏡頭、60-60-W 環光;

(測試截圖)

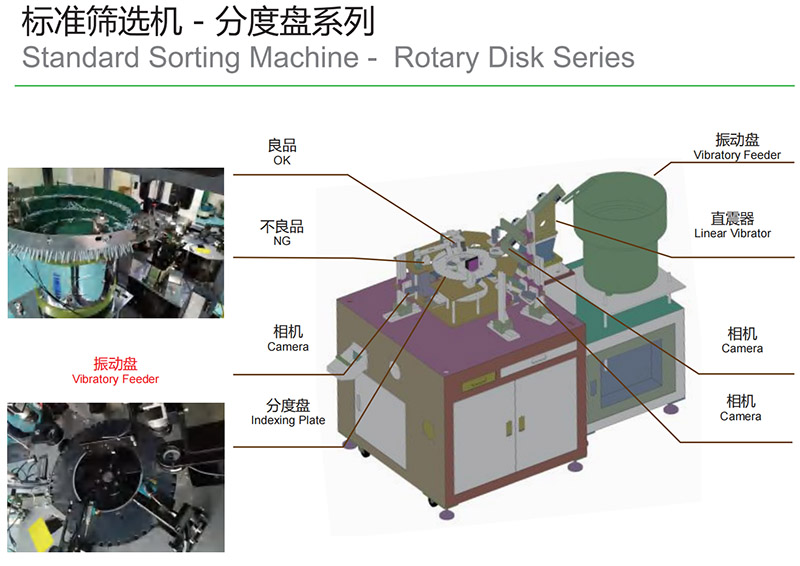

五、標準篩選機原理圖:



主要行業有:

小五金分類、塑膠尺寸測量,彈簧,手機按鍵,手表配件,螺絲,小鏡片等等。

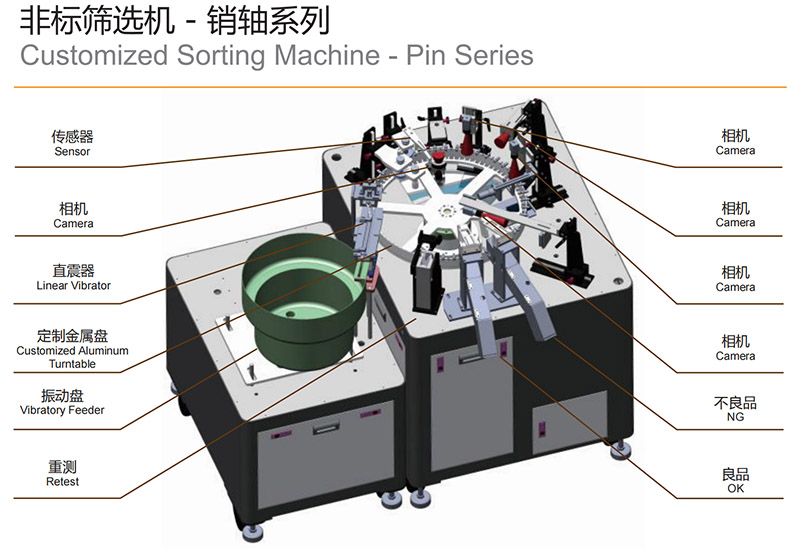

六、非標篩選機測量原理圖:


主要測量因素有:


廣泛應用于:機械、電子、模具、注塑、五金、橡膠、低壓電器、磁性材料、精密五金、精密沖壓、接插件、連接器、端子、手機、家電、計算機(計算機)、液晶電視(LCD)、印刷電路板(線路板、PCB)、汽車、醫療器械、鐘表、儀器儀表等


實物測量:快速測量拍照圖片:


尺寸測量:


尺寸測量:
