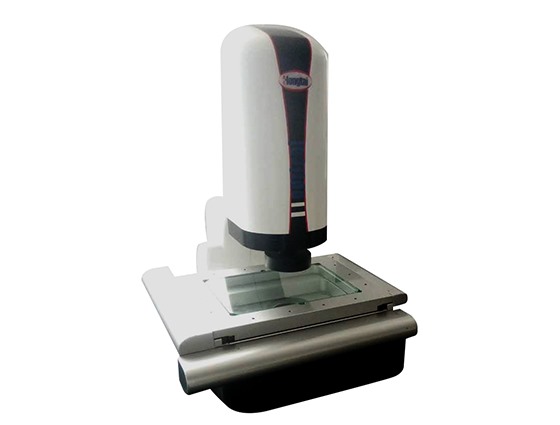

儀器型號/儀器參數 | QVC300 | QVC400 | |||
外型尺寸L*W*H | |||||
儀器重量/kg | |||||
測量范圍 | X | 300 | 400 | ||
Y | 200 | 300 | |||
Z | 200 | 200 | |||
工作臺 | 大理石臺面 | ||||
玻璃臺面 | |||||
承重 | 30kg | 30kg | |||
傳動機構 （手動） | 導軌 | 高精密交叉導軌 | |||
絲桿 | 精密光桿傳動（可快速移動） | ||||
影像及測量系統 | CCD | 高分辨率彩色CCD | |||
物鏡 | 自動變倍物鏡0.7-4.5X連續變倍 | ||||
總放大倍率 | 視頻放大倍率：23-135X | ||||
工作距離 | 87mm | ||||
封閉式光珊分辨率 | 0.0002mm或0.0001mm | ||||
測量精度 | X、Y精度：1.6+L/250 Z軸精度:≤2.8+L/200 | ||||
照明光源 | 五環四十區表面光底部平行光 | ||||
工作電源 | 220v±10%（AC） 50Hz （注：需有電阻≤4Ω接地線） | ||||
工作環境 | 溫度：18~24℃、相對濕度：30~75%、遠離振源 | ||||
適用行業廣泛：汽車、電子、網板、線路板、大型面板、手機平板、塑膠、五金模具、精密機械等。
